Marcador Termoretráctil, Resistente a Altas Temperaturas
Fundas de identificación termorretráctiles de alta temperatura
Modelo: PSFR

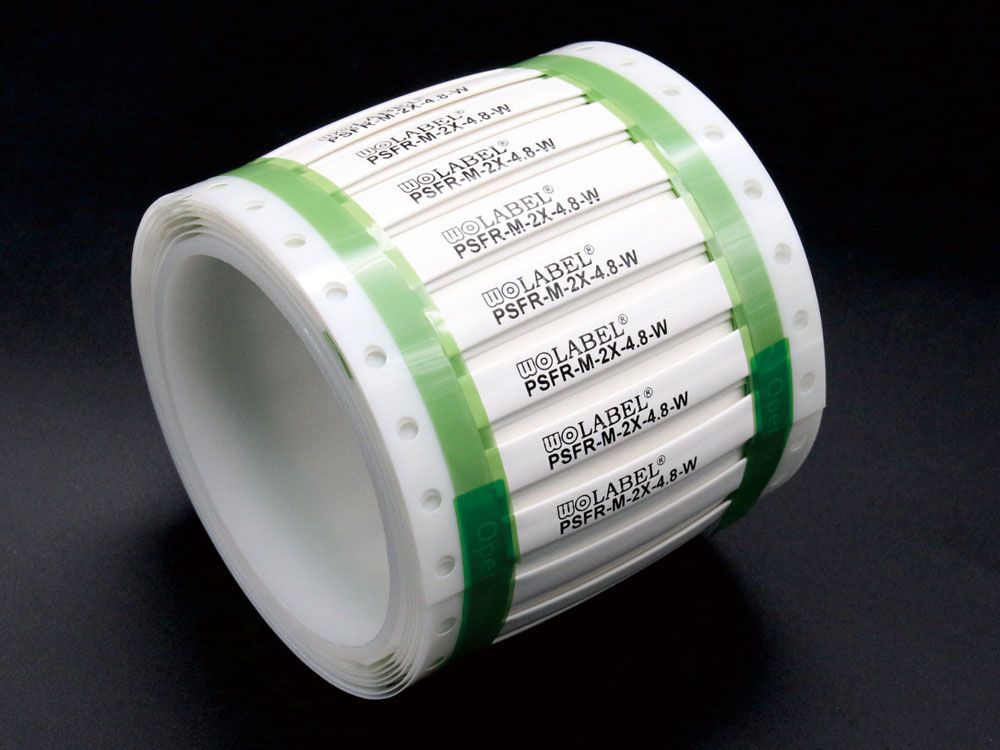

El marcador termorretráctil PSFR-M es un producto termorretráctil para el marcaje de alambres y cables en entornos de alta temperatura o aplicaciones con una resistencia a la corrosión extremadamente alta frente a combustibles, lubricantes y disolventes de limpieza. Este modelo de marcador termorretráctil para alta temperatura PSFR-M se puede imprimir por transferencia térmica para garantizar un marcaje duradero y que la información impresa permanezca legible incluso cuando se exponen a la abrasión, a disolventes de limpieza corrosivos y a fluidos industriales.
Normas
AMS-DTL-23053/18, SAE-AS 81531, MIL-STD-202F/Método 215J, UL224, RoHS, etc.
Características- Material: fabricado a partir de PVDF irradiado, térmicamente estabilizado, ignífugo y modificado
- Aplicaciones: defensa, aeroespacial, transporte público, etc.
- Temperatura de funcionamiento: -55℃～+225℃
- Temperatura mínima de recuperación: +135℃
- Temperatura máxima de almacenamiento: +50℃
- Relación de contracción: 2:1
- Color: blanco, amarillo (otros colores están disponibles bajo pedido)
- Impresión: impresión a una cara o doble cara
- Formato suministrado: estilo escalera o funda continua
- Impresora recomendada: impresora de transferencia térmica
- Cinta recomendada: Cinta de resina N85, negra, 100 mm(ancho)×300 m(largo)
Datos Técnicos
| Propiedades | Requerimientos de prueba | Resultados WOER |
| Resistencia a la tracción (MPa) | 24.3 | 31.3 |
| Alargamiento final (%) | 200 | 330 |
| Flexibilidad a baja temperatura 4 horas a -55±1°C | Sin grietas | Aprobado (sin agrietamiento) |
| Choque térmico 4 horas a 275±3°C | Sin grietas, fluidez o goteo | Aprobado (sin agrietamiento, legible después de 100 fricciones) |
| Resistencia dieléctrica (kV/mm) | 15.7 | 43.0 |
| Resistividad volumétrica (Ω.cm) | 1.0×1012mínimo | 9.1×1012 |
| Efecto corrosivo | Sin corrosivo | Aprobado |
| Inflamabilidad | VW-1 | Aprobado |
| Envejecimiento por calor 168 horas a 225±2°C | Sin grietas, fluidez o goteo | Aprobado (sin agrietamiento, legible después de 100 fricciones) |
| Rendimiento de impresión | SAE-AS 81531 | Aprobado (legible después de 100 fricciones) |
| Trazos | MIL-STD-202F | Aprobado |
Relación de encogimiento-2X
| Código | En su forma inicial (mm) | Después de contracción (mm) | |||
| Diá. interior (D) | Ancho (W2) | Espesor de pared doble | Diá. Interior (d) | Espesor de pared simple | |
| 2.00±0.20 | 3.7±0.3 | 0,48±0,10 | ≤0,79 | 0.45±0.06 | |
| 2.79±0.20 | 5.0±0.3 | 0,48±0,10 | ≤1.18 | 0,49±0,06 | |
| 3.64±0.23 | 6.3±0.4 | 0,48±0,10 | ≤1.59 | 0.51±0.06 | |
| 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤2.36 | 0,54±0,06 | |
| 6.92±0.28 | 11.5±0.4 | 0,50±0,10 | ≤3.18 | 0.56±0.06 | |
| 10.2±0.32 | 16.7±0.5 | 0.51±0.11 | ≤4.75 | 0.59±0.06 | |
| 13.5±0.36 | 21.8±0.6 | 0,52±0,11 | ≤6.35 | 0.60±0.07 | |
| 20.1±0.40 | 32.2±0.6 | 0,53±0,11 | ≤9.53 | 0,62±0,07 | |
| 26.7±0.45 | 42,5±0,7 | 0,55±0,12 | ≤12.7 | 0,63±0,07 | |
| 39,8±0,51 | 63,2±0,8 | 0,57±0,12 | ≤19.1 | 0.64±0.07 | |
| 53.0±0.56 | 83,9±0,9 | 0,58±0,13 | ≤25.4 | 0,64±0,08 | |
| 79,4±0,56 | 125,3±1,0 | 0,59±0,13 | ≤38.1 | 0,64±0,09 | |
Relación de contracción-3X
| Código | En su forma inicial (mm) | Después de contracción (mm) | |||
| Diá. interior (D) | Ancho (W2) | Espesor de pared doble | Diá. interior (D) | Ancho (W2) | |
| 2.00±0.20 | 3.7±0.3 | 0,47±0,10 | ≤0,53 | 0,52±0,06 | |
| 2.79±0.20 | 5.0±0.3 | 0,47±0,10 | ≤0,79 | 0.57±0.06 | |
| 3.64±0.23 | 6.3±0.4 | 0,48±0,10 | ≤1.06 | 0.61±0.06 | |
| 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤1.59 | 0,67±0,06 | |
| 6.92±0.28 | 11.5±0.4 | 0,50±0,10 | ≤2.36 | 0,71±0,06 | |
| 10.2±0.32 | 16.7±0.5 | 0,52±0,11 | ≤3.18 | 0,77±0,06 | |
| 13.5±0.36 | 21.8±0.6 | 0,53±0,11 | ≤4.75 | 0,80±0,07 | |
| 20.1±0.40 | 32.2±0.6 | 0,55±0,11 | ≤6.35 | 0,84±0,07 | |
| 26.7±0.45 | 42,5±0,7 | 0,56±0,12 | ≤8.47 | 0,86±0,07 | |
| 39,8±0,51 | 63,2±0,8 | 0,57±0,12 | ≤12.9 | 0,89±0,07 | |
| 53.0±0.56 | 83,9±0,9 | 0,57±0,1 | ≤17.2 | 0,90±0,08 | |
| 79,4±0,56 | 125,3±1,0 | 0,57±0,13 | ≤25.8 | 0.92±0.09 | |
