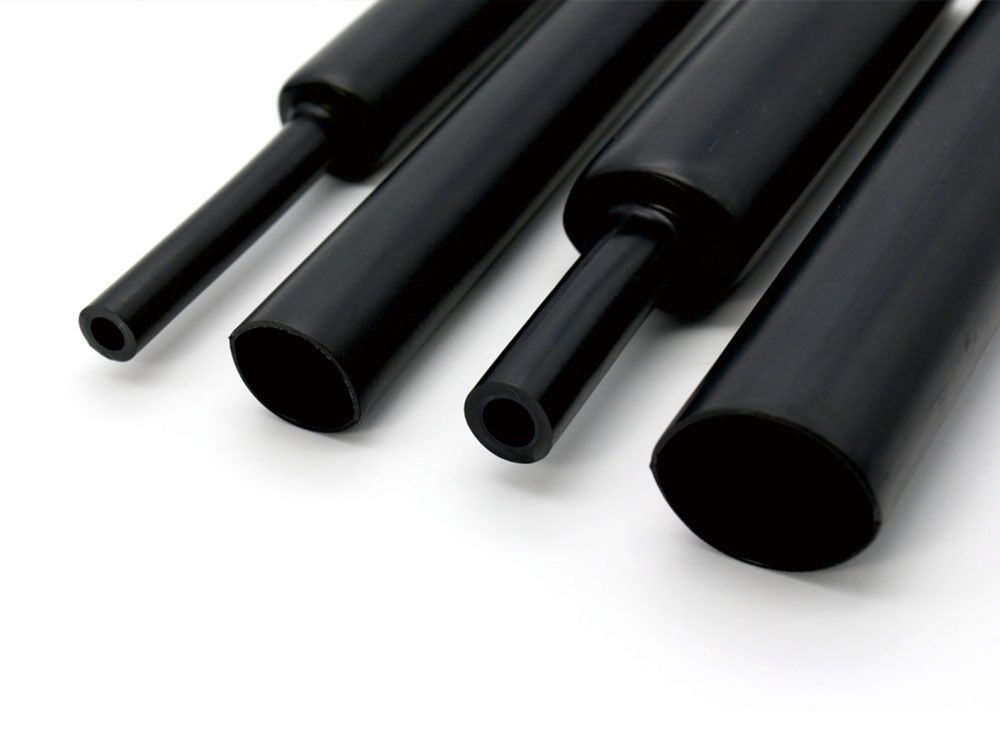

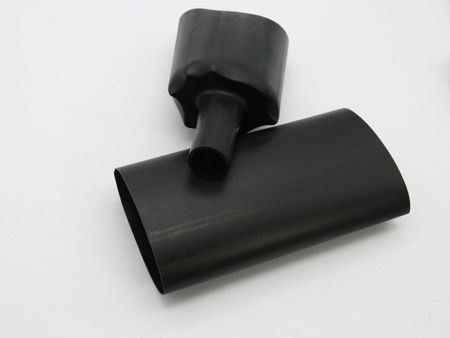

Tubo Termorretráctil, de Pared Media/Gruesa
Modelo: SBRSW-NF
Tubo termorretráctil de poliolefina reticulada con revestimiento adhesivo
El SBRSW-NF es un tubo termorretráctil con revestimiento adhesivo que proporciona la máxima fiabilidad de aislamiento y protección para uniones y terminaciones de cables en una gran variedad de aplicaciones eléctricas.
Características
- Proporción de contracción 3:1, no ignífugo
- Capacidad para soportar los rigurosos requisitos mecánicos de las instalaciones U.R.D, sumergibles y en directo
- Alta resistencia al impacto, la abrasión, la corrosión y los productos químicos
- Clasificado 1kV, 90°C uso continuo
- Revestimiento adhesivo termoplástico para una protección medioambiental y un aislamiento completos
- Temperatura de funcionamiento continuo: -45℃～110℃
- Temperatura de retracción total: 125℃
| Tamaño (mm) | En su forma inicial | Después de la recuperación | Embalaje estándar (m/pc) | |||
| Diámetro interno (mm) | Diámetro interno (mm) | Grosor de la chaqueta (mm) | Espesor del adhesivo (mm) | Espesor total de la pared (mm) | ||
| 6.0/2.0 | 6.0 | 2.0 | 1.40±0.20 | 0,45±0,15 | 1.85±0.30 | 1.22 |
| 8.0/2.0 | 8.0 | 2.0 | 1.40±0.20 | 0,45±0,15 | 1.85±0.30 | 1.22 |
| 10.2/3.0 | 10.2 | 3.0 | 1.40±0.20 | 0.50±0.15 | 1.90±0.30 | 1.22 |
| 12.0/3.0 | 12.0 | 3.0 | 1.40±0.20 | 0.50±0.15 | 1.90±0.30 | 1.22 |
| 16.0/5.0 | 16.0 | 5.0 | 1.50±0.20 | 0,55±0,20 | 2.15±0.35 | 1.22 |
| 19.1/5.6 | 19.1 | 5.6 | 1.80±0.20 | 0,60±0,20 | 2.40±0.40 | 1.22 |
| 22.0/6.0 | 22.0 | 6.0 | 2.00±0.30 | 0,60±0,20 | 2.60±0.40 | 1.22 |
| 25.0/8.0 | 25.0 | 8.0 | 2.00±0.30 | 0,65±0,20 | 2.70±0.40 | 1.22 |
| 28.0/6.0 | 28.0 | 6.0 | 2.40±0.30 | 0,95±0,25 | 3.30±0.45 | 1.22 |
| 33.0/8.0 | 33.0 | 8.0 | 2.50±0.30 | 0,80±0,25 | 3.30±0.45 | 1.22 |
| 38.1/12.0 | 38.1 | 12.0 | 2.40±0.30 | 0,80±0,25 | 3.30±0.45 | 1.22 |
| 43.2/12.7 | 43.2 | 12.7 | 2.40±0.30 | 0,80±0,25 | 3.30±0.45 | 1.22 |
| 55.0/16.0 | 55.0 | 16.0 | 2.40±0.30 | 0,80±0,25 | 3.30±0.45 | 1.22 |
| 65.0/19.0 | 65.0 | 19.0 | 2.50±0.30 | 0,80±0,25 | 3.30±0.45 | 1.22 |
| 75.0/22.0 | 75.0 | 22.0 | 2.90±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 85.0/25.0 | 85.0 | 25.0 | 2.90±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 95.0/30.0 | 95.0 | 30.0 | 3.00±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 115.0/34.0 | 115.0 | 34.0 | 3.00±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 140.0/42.0 | 140.0 | 42.0 | 3.00±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 160.0/50.0 | 160.0 | 50.0 | 3.10±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 180.0/65.0 | 180.0 | 65.0 | 3.10±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 200.0/69.0 | 200.0 | 69.0 | 3.10±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
| 230.0/78.0 | 230.0 | 78.0 | 3.10±0.30 | 0,80±0,25 | 3.70±0.50 | 1.22 |
Nota: Tenemos tubos sin adhesivo están disponibles bajo petición
Datos Técnicos| Propiedades | Método de prueba | Rendimiento estándar | Rendimiento típico |
| Resistencia a la tracción (MPa) | ASTM D2671 | ≥10.4 | 11.5 |
| Alargamiento (%) | ASTM D2671 | ≥300 | 450 |
| Resistencia a la tracción después del envejecimiento (MPa) | UL224 158°C×168hr | ≥7.3 | 8.5 |
| Alargamiento después del envejecimiento (%) | UL224 158°C×168hr | ≥200 | 350 |
| Resistencia dieléctrica (kV/mm) | IEC 60243 | ≥15 | 17.5 |
| Resistividad volumétrica (Ω.cm) | IEC 60093 | ≥1×1014 | 2,5×1014 |
| Propiedad | Método de prueba | Rendimiento estándar |
| Absorción de agua | ASTM D570 | ＜0.2% |
| Punto de reblandecimiento (°C) | ASTM E28 | 95±5 |
| Resistencia al pelado (PE) | ASTM D 1000 | 120N/25mm |
| Resistencia al pelado (AL) | ASTM D 1000 | 80N/25mm |
