Manguito trenzado extensible
Modelo: WPET
Tubos no termorretráctiles

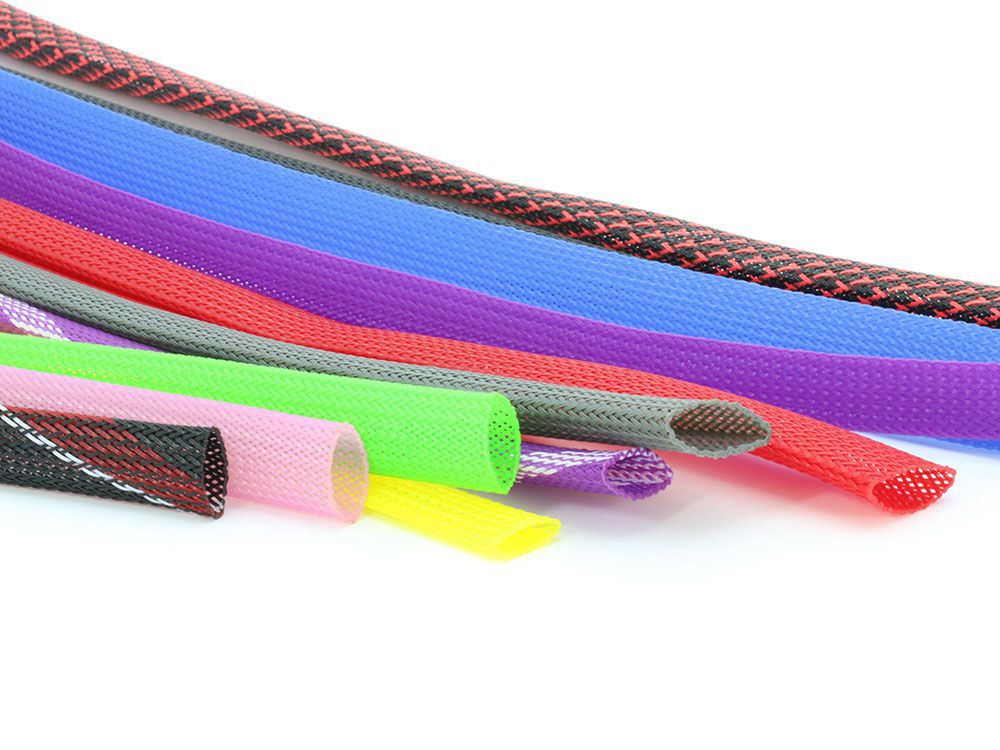

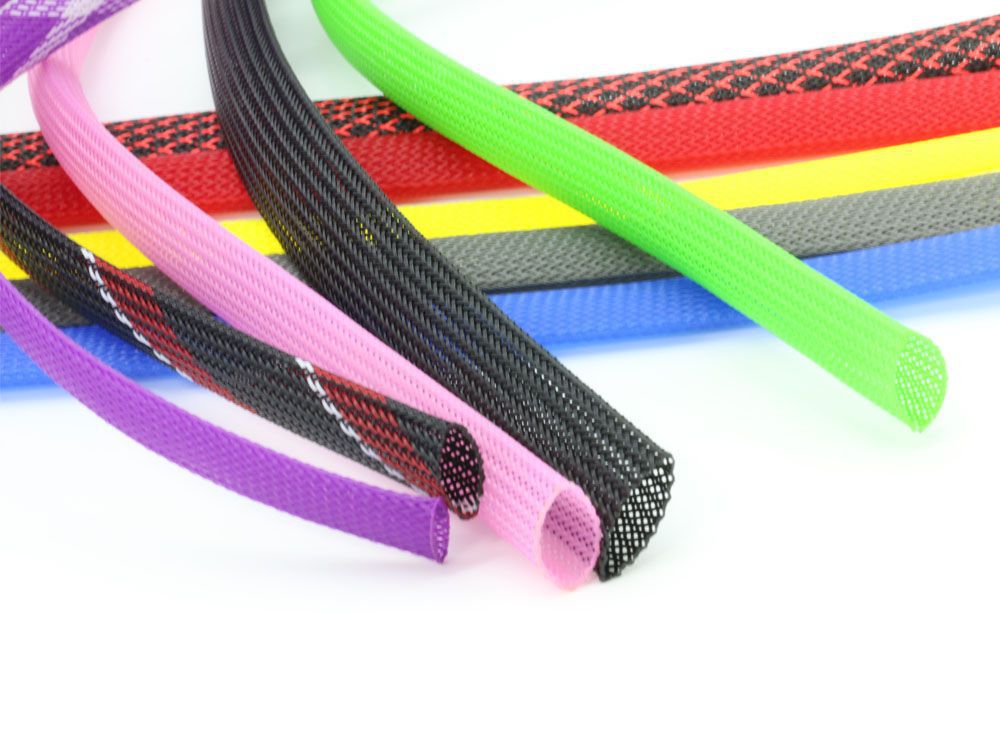

Las fundas extendibles (también conocidas como fundas trenzadas extendibles) WPET son fabricadas con material de tereftalato de polietileno (PET) y se utilizan principalmente para envolver y proteger haces de cables, mazos y mangueras. Las fundas extensibles de PET son ideales para aplicaciones de gestión de cables de uso general y para la confección de haces en diversas industrias, como la automotriz y otras.
Características
- Buena flexibilidad, fácil de doblar
- Excelente resistencia a la abrasión
- Fácil de instalar
- Temperatura de funcionamiento continuo: -50℃~150℃
- Punto de fusión: 240℃±10℃
- Clasificación ignífuga: autoextinguible
- Color: negro u otros colores según requerimientos de cada cliente
Datos Técnicos
| Propiedades | Método de prueba | Rendimiento |
| Rango de temperatura de funcionamiento | \ | -50°C〜150°C |
| Inflamabilidad | UL94 | V-2 |
| Resistencia a la tracción | ASTM D-2256 | >55000psi |
| Adsorción de humedad | ASTM D-570 | < 0,08% |
| Temperatura de fusión | ASTM D2117 | 240±10C |
| Flexibilidad a baja temperatura | MILI 23053 | -70 C |
| Norma de protección del medio ambiente | \ | RoHS2.0, REACH |
| Código UL | \ | E490480 |
El tipo de producto debe seleccionarse en función de 4 conjuntos de parámetros (A, B, C, D).
- A- Número de fibra de cada grupo
- B- Diámetro de una sola fibra
- C- Cantidad de grupos
- D- Los puntos de tubo plano de 1 pulgada (densidad de tejido)
Especificaciones: Tubo trenzado de PET fabricado con 3 monofilamentos de 0,25 mm trenzados en 72 hebras con una densidad de trenzado de 8.
Dimensiones| Hoja de selección de especificaciones | |||||
| Modo | Tamaño normal (mm) | Rango de expansión (mm) | Especificaciones | Embalaje(m/rollo) | |
| Min. | Máx. | ||||
| 2 | 1 | 5 | 1×0.20×24 | 500m/rollo | |
| 3 | 1 | 6 | 1×0.20×32 | 500m/rollo | |
| 1×0.25×24 | 500m/rollo | ||||
| 4 | 2 | 8 | 1×0.20×40 | 500m/rollo | |
| 1×0.25×32 | 500m/rollo | ||||
| 3×0.20×24 | 500m/rollo | ||||
| 5 | 3 | 10 | 1×0.20×48 | 500m/rollo | |
| 1×0.25×40 | 500m/rollo | ||||
| 6 | 4 | 12 | 1×0.20×56 | 500m/rollo | |
| 1×0.25×48 | 500m/rollo | ||||
| 3×0.20×32 | 500m/rollo | ||||
| 7 | 5 | 14 | 1×0.20×64 | 500m/rollo | |
| 1×0.25×56 | 500m/rollo | ||||
| 8 | 6 | 15 | 1×0.25×64 | 500m/rollo | |
| 3×0.25×24 | 500m/rollo | ||||
| 10 | 7 | 20 | 3×0.20×40 | 500m/rollo | |
| 3×0.25×32 | 500m/rollo | ||||
| 12 | 8 | 24 | 3×0.20×48 | 500m/rollo | |
| 3×0.25×40 | 250m/rollo | ||||
| 14 | 10 | 28 | 3×0.20×56 | 500m/rollo | |
| 3×0.25×48 | 250m/rollo | ||||
| 16 | 11 | 26 | 4×0.25×48 | 250m/rollo | |
| 18 | 12 | 32 | 3×0.20×64 | 500m/rollo | |
| 3×0.25×56 | 250m/rollo | ||||
| 20 | 12 | 38 | 3×0.20×72 | 250m/rollo | |
| 3×0.25×64 | 250m/rollo | ||||
| 4×0.20×64 | 250m/rollo | ||||
| 25 | 14 | 39 | 3×0.20×96 | 250m/rollo | |
| 3×0.25×72 | 250m/rollo | ||||
| 4×0.20×72 | 200m/rollo | ||||
| 4×0.25×64 | 200m/rollo | ||||
| 28 | 15 | 42 | 3×0.20×120 | 250m/rollo | |
| 3×0.25×80 | 200m/rollo | ||||
| 4×0.25×72 | 100m/rollo | ||||
| 32 | 16 | 46 | 3×0.25×96 | 150m/rollo | |
| 4×0.20×96 | 200m/rollo | ||||
| 35 | 18 | 50 | 5×0.25×72 | 100m/rollo | |
| 38 | 20 | 57 | 3×0,25×120 | 100m/rollo | |
| 40 | 22 | 60 | 4×0.25×96 | 100m/rollo | |
| 45 | 25 | 70 | 4×0.25×120 | 100m/rollo | |
| 5×0.25×96 | 100m/rollo | ||||
| 50 | 30 | 85 | 5×0.25×120 | 100m/rollo | |
| 60 | 35 | 95 | 6×0.25×120 | 50m/rollo | |
| 70 | 40 | 110 | 4×0.38×120 | 50m/rollo | |
| 7×0,25×120 | 50m/rollo | ||||
- El ancho normal se refiere a las especificaciones sin aplicar fuerza sobre la funda. Los datos con respecto al ancho están sujetos a desviaciones debido a que el material de la funda es extendible. Por lo tanto, no pueden utilizarse como parámetros de producción y sólo son referenciales
- Infórmenos del diámetro exterior, el sellado u otros requisitos de la funda. Le recomendaremos el producto ideal según los datos que nos brinde.
